什么是電磁閥的“通”和“位”？

發布日期：2020-11-19 作者：點擊：

不同的“通”和“位”構成了不同類型的氣動換向電磁閥。通常所說的“二位閥”、“三位閥”是指換向閥的閥芯有兩個或三個不同的工作位置。所謂“二通閥”、“三通閥”、“四通閥”是指換向閥的閥體上有兩個、三個、四個各不相通且可與系統中不同油管或氣路相連的接口，不同油道/氣路之間只能通過閥芯移位時閥口的開關來溝通前面的“幾位”，你要看這個閥有幾種工作狀態，就可以說是幾位，如有氣動元件符號，就更好理解了，在圖符上代表閥體的正方形（內有箭頭或 T 線）有幾個就是幾位。而后面的“幾通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有 T 線相交的點），就是幾通。

圖形符號的含義一般如下：

(一)用方框表示閥的工作位置，有幾個方框就表示有幾“位”；

(二)方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；

(三)方框內符號“┻”或“┳”表示該通路不通；

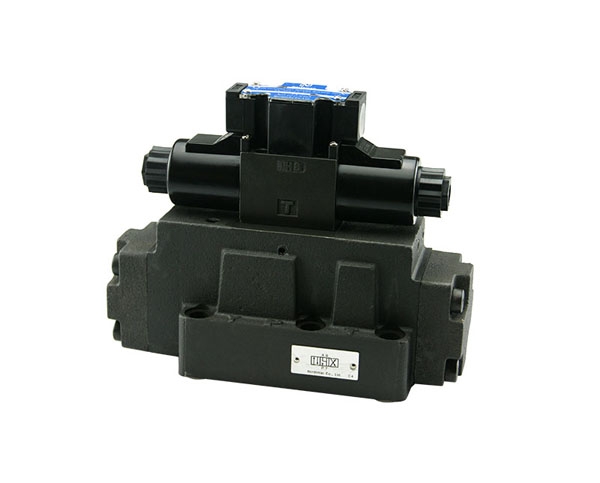

電磁閥

(四)方框外部連接的接口數有幾個，就表示幾“通”；

(五)一般，閥與系統供油路或氣連接的進油口/進氣口用字母 p 表示；閥與系統回油路/氣路連通的回油/回氣口用 t(有時用 o)表示；而閥與執行元件連接的油口/氣口用 a、b 等表示。有時在圖形符號上用 l表示

(六)換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖示，油路/氣路一般連接在換向閥的常態位上。

以上就是北部精機為大家介紹的氣動換向電磁閥的內容，想要了解更多關于電磁閥的知識可以關注我們喔。
