手動換向閥的工作原理

發布日期：2021-09-08 作者：點擊：

手動換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成，閥門由手柄驅動，經過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與確定密封組件的敞開與封閉功用，手柄逆時針旋轉，兩組密封組件分別在凸輪的效果下封閉下端的兩個通道，上端的兩個通道分別與管道設備的進口相通，反之，上端的兩個通道封閉，下端兩個通道與管道設備的進口相通，完成了不泊車換向。

手動換向閥是具有兩種以上流動方式和兩個以上油口的方向控制閥，是完成液壓油流的溝通、堵截和換向，以及壓力卸載和次序動作控制的閥門，可分為手動換向閥、電磁換向閥、電液換向閥等。又稱克里斯閥，閥門的一種，具有多向可調的通道，可當令改動流體流向。運作時借著閥外的驅動傳動機構滾動驅動軸，帶動搖拐臂，啟動閥板，使運作流體時而從左進口通向閥的下部出口。時而從右進口轉化通向下部出口，完成了周期轉化流向的目的。

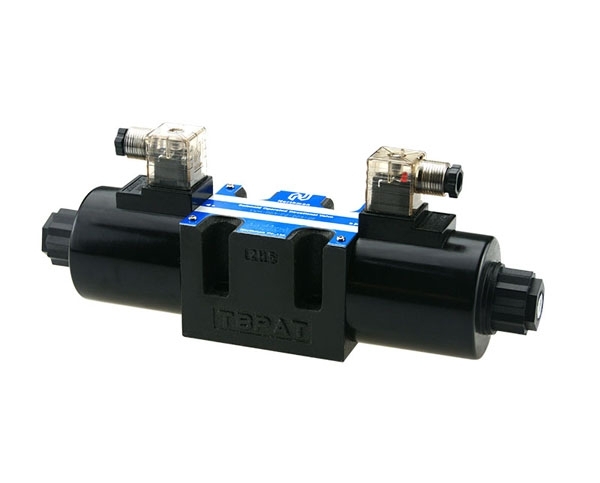

電磁換向閥

這種轉化閥在石油、化工生產中有著廣泛的應用，在合成氨造氣體系中為常用，此外，手動換向閥還可作成閥瓣式的結構，多用于較小流量的場合，運作時只需滾動手輪經過閥瓣來轉化運作流體的流向。新會北部精機有限公司主要產品有方向控制閥、比例換向閥、疊加閥、高壓疊加閥、叉車專裝閥、壓力控制閥、安全閥、流量控制閥、葉片泵、齒輪泵等。
